Дизельные горелки Elco серии VL2
| Дизельные горелки Elco VL2 разработаны для сжигания бытового легкого дизельного топлива. По своей конструктивной особенности и функционированию, дизельные горелки elco VL 2, соответствуют стандарту EN 267. Горелки применяются на отопительных, водяных, паровых котлах как в промышленных, так и частных проектах, сушильных установках, калориферах и других вентиляционно-климатических теплоустановках. Горелки Elco не предназначены для установки в помещениях с агрессивной средой, в запыленных и в помещениях с высокой влажностью. Жидкотопливные горелки Элко VL2 полностью автоматизированы и могут работать длительное время без присутствия оператора, возникающие в процессе работы неисправности отслеживает блок безопасности. |
Внимание! Штекерные разъемы для подключения горелки не входят в стандартную комплектацию горелки и поставляются дополнительно (опция).
Общее описание дизельных горелок Elco VL2 Жидкотопливные
дизельные горелки elco VL 2.140, VL 2.200, VL 2.120 D, VL 2.160 D, VL 2.210 D
являются моноблочными (наддувными, вентиляторными) горелками с одноступенчатым и двухступенчатым типом регулирования топочной мощности. Работающие на
легком жидком топливе (дизельное топливо, солярка). Огневая голова имеет регулируемую длину, а так же сдвижной фланец имеющий продолговатые отверстия для крепления горелки к котлу, что позволяет устанавливать его на отверстия диаметром от 150 до 184 мм. Все электрооборудование смонтировано в кубический корпус жидкотопливных горелок Элко VL2 - это позволило добиться максимальной компактности и удобства доступа. Комплектация горелки и состав оборудования в поставке Горелочные устройства Elco VL2 поставляются в одной упаковке, вес доходит (в зависимости от модели) до 19 кг., содержащей:
- топливные шланги и форсунки
- элементы крепления к котлу (фланец с теплоизолирующей прокладкой)
- инструкции по эксплуатации
- электрические схемы
- список компонентов и запасных частей.
Дополнительно
с горелкой можно приобрести: фланец для крепления на дверь котла,
комплект для подключения внешнего воздухозаборника.

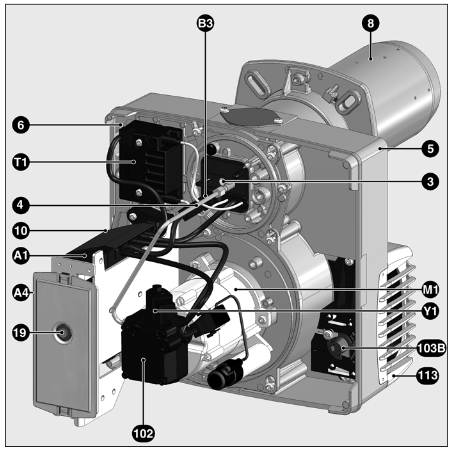

| A1 | Блок управления и безопасности
| A4 | Дисплей (скрыто)
| B3 | Детектор пламени
| M1 | Электродвигатель вентилятора и насоса
| T1 | Устройство розжига
| 3 | Винт регулировки размера Y
| 4 | Сопло линии форсунки
| 5 | Корпус | 6 | Устройство крепления платы
| 8 | Сопло горелки
| 10 | 7-контактный разъем
| 18 | Кожух | 19
| Кнопка разблокировки
| 20
| Винт крепления кожуха
| 102
| Топливный насос
| 103B
| Настройка подачи воздуха
| Y1
| Электроклапан
| 113
| Короб воздухозабора
|
|
