Дизельные горелки Elco серии VL3
Дизельные горелки Elco VL3 разработаны
для сжигания бытового легкого дизельного топлива. По своей
конструкции и функционированию, жидкотопливные горелки elco
VL3, соответствуют стандарту EN 267. Горелки применяются на
отопительных, водяных, паровых котлах как в промышленных, так и частных объектах, сушильных камерах, калориферах и других
вентиляционно-климатических теплоустановках. Горелки Elco не
предназначены для установки в помещениях с агрессивной средой, в
запыленных и в помещениях с высокой влажностью. Жидкотопливные горелки
Элко VL3 полностью автоматизированы и могут работать длительное время
без присутствия оператора, возникающие в процессе работы неисправности
отслеживает блок управления и безопасности. |
Внимание! Штекерные разъемы для подключения горелки не входят в стандартную комплектацию горелки и поставляются дополнительно (опция).
Общее описание дизельных горелок Elco VL3
Жидкотопливные
дизельные горелки elco VL 3.290 D, VL 3.360 D
являются моноблочными (наддувными, вентиляторными) горелками
с двухступенчатым типом регулирования топочной мощности. Работающие на
легком жидком топливе (дизельное топливо, солярка). Огневая
голова имеет регулируемую длину, а так же сдвижной фланец имеющий
продолговатые отверстия для крепления горелки к котлу, что позволяет
устанавливать его на отверстия расположенные в диаметре от 165 до 220 мм. Все электрооборудование смонтировано в кубический
корпус жидкотопливных горелок Элко VL3 - это позволило добиться
максимальной компактности и удобства доступа.
Комплектация горелки и состав оборудования в поставке Горелочные устройства Elco VL3 поставляются в двух упаковках на поддоне, вес может составлять (в зависимости от модели) до 30 кг., содержащие:
- корпус горелки, элементы крепления к котлу, электросхемы с электрической диаграммой, топливные шланги и форсунки, и другая сопроводительная документация.
- голова сгорания горелки с уплотнительной прокладкой фланца и крепежом
Дополнительно
с горелкой можно приобрести: фланец для крепления на дверь котла,
комплект для подключения внешнего воздухозаборника.

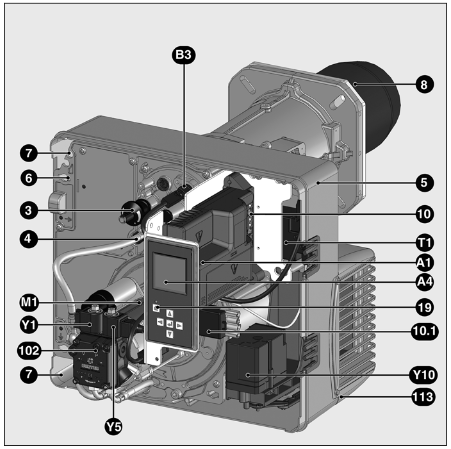

| Y10 | Сервопривод воздушной заслонки
| A1 | Блок управления и безопасности
| A4 | Дисплей | B3 | Детектор пламени
| M1 | Электродвигатель вентилятора и насоса
| T1 | Устройство розжига
| 3 | Ручка регулировки размера Y
| 4 | Шланг линии форсунки
| 5 | Корпус | 6 | Устройство крепления платы
| 7 | Выход шлангов
| 8 | Сопло горелки
| 10
| 7-контактный разъем
| 10.1
| 4-контактный разъем
| 18
| Кожух
| 19
| Кнопка разблокировки
| 20
| Винт крепления кожуха
| 102
| Тепловой насос
| Y1,Y5
| Электромагнитные клапаны
| 113
| Короб воздухозабора
|
|
