Дизельные горелки Elco серии VL4
| Дизельные горелки Elco VL4 разработаны
для сжигания бытового легкого дизельного топлива. По своей
конструкции и функционированию, жидкотопливные горелки elco
VL4, соответствуют стандарту EN 267. Горелки применяются на
отопительных, водяных, паровых котлах как в промышленных, так и частных объектах, сушильных камерах, калориферах и других
вентиляционно-климатических теплоустановках. Горелки Elco VL4 не
предназначены для установки в помещениях с агрессивной средой, в
запыленных и в помещениях с высокой влажностью. Жидкотопливные горелки
Элко VL4 полностью автоматизированы и могут работать длительное время
без присутствия оператора, возникающие в процессе работы неисправности
отслеживает блок управления и безопасности. |
Внимание! Штекерные разъемы для подключения горелки не входят в стандартную комплектацию горелки и поставляются дополнительно (опция).
Общее описание дизельных горелок Elco VL4 Жидкотопливные
дизельные горелки elco VL 4.460 D, VL 4.610 D
являются моноблочными (наддувными, вентиляторными) горелками
с двухступенчатым и с трехступенчатым типом регулирования топочной мощности. Работающие на
легком жидком топливе (дизельное топливо, солярка). Огневая
голова имеет регулируемую длину, а так же сдвижной фланец имеющий
продолговатые отверстия для крепления горелки к котлу, что позволяет
устанавливать его на отверстия расположенные в диаметре от 200 до 270 мм. Все электрооборудование смонтировано в кубический
корпус жидкотопливных горелок Элко VL4 - это позволило добиться
максимальной компактности и удобства доступа. Комплектация горелки и состав оборудования в поставке Горелочные
устройства Elco VL4 поставляются в двух упаковках на поддоне, вес может
составлять (в зависимости от модели) до 44 кг., содержащие:
- корпус
горелки, элементы крепления к котлу, электросхемы с электрической
диаграммой, топливные шланги и форсунки, и другая сопроводительная
документация.
- голова сгорания горелки с уплотнительной прокладкой фланца и крепежом
Дополнительно
с горелкой можно приобрести: фланец для крепления на дверь котла,
комплект для подключения внешнего воздухозаборника.

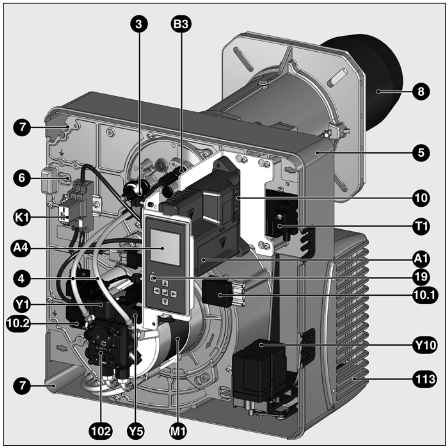

| Y10 | Серводвигатель воздушной заслонки
| A1 | Блок управления и безопасности
| A4
| Дисплей
| B3
| Детектор пламени
| K1
| Реле питания электродвигателя
| M1
| Электродвигатель вентилятора и насоса
| T1
| Устройство разжига
| 3
| Ручка регулировки размера Y
| 4
| Шланг линии форсунки
| 5
| Корпус
| 6
| Устройство крепления платы
| 7
| Выход шлангов
| 8 | Сопло горелки
| 10 | 7-контактный разъем
| 10.1 | 4-контактный разъем
| 10.2 | 3-контактный разъем
| 18 | Кожух | 19 | Кнопка разблокировки
| 20 | Винт крепления кожуха
| 102 | Топливный насос
| Y1,Y5 | Электромагнитные клапаны
| 113 | Короб воздухозабора
|
|
