Elco VG6.1600-2100

 Газовые горелки Elco
 Комбинированные горелки Elco
Дизельные горелки Elco

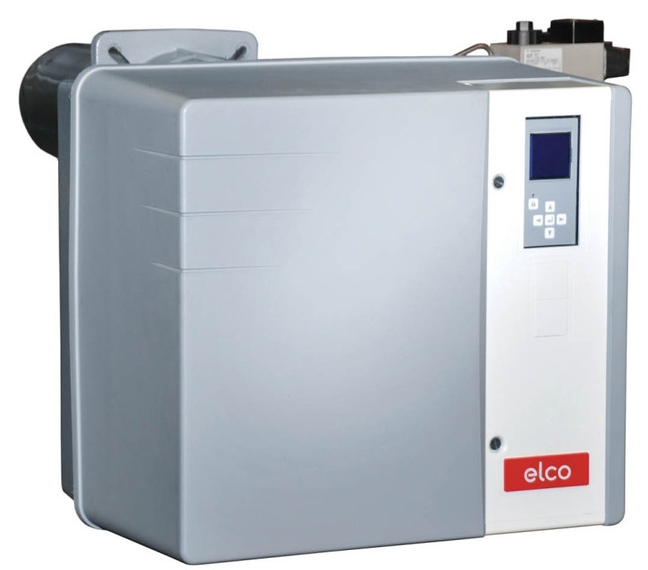

Газовые горелки Elco серии VG6


Газовые горелки Elco VG6 предназначены для отопительных и водогрейных котлов, парогенераторов, сушилок, тепловоздушных генераторов и для другого подобного технологического оборудования. Газовые горелки elco VG6.1600-2100 могут работать как на природном, так и на сжиженном газе. Плавно-двухступенчатый тип регулирования мощности горелок Элко VG6 позволяет реализовать практически любые технические задачи по поддержанию необходимой температуры. Горелки VG6 выпускаются в различных исполнениях с диапазоном мощности от 300 до 1907 кВт. Корпус горелки изготавливается из алюминиевого сплава, а съемный кожух выполнен из высокопрочного пластика. Запрещено применять горелку в помещениях с высокой влажностью воздуха, высоким содержанием агрессивных паров и пыли. Комплектующие горелок Elco VG6 поставляются известными производителями, занимающих лидирующие позиции в данном сегменте рынка. Для обеспечения потребителей запасными частями, на складе в Москве всегда имеются в наличии запчасти и комплектующие для горелок Elco.

 Модель горелки

 Мощность

 Регулирование

 Газ (мбар)

 Рампа

VG6.1600 DP
 300 - 1600 кВт Плавно-двухступ. 20 - 50  s65-DN65/TC
 300 - 1600 кВт Плавно-двухступ. 50 - 100  s2"-Rp2"/TC
 300 - 1600 кВт Плавно-двухступ. 100 - 200 d1"1/2-Rp2"/TC
 300 - 1600 кВт Плавно-двухступ. 200 - 300  d1"1/4-Rp2"/TC










VG6.1600 DP R
 200 - 1700 кВт Стандарт, плавно-2х ступ.
 20 - 500
 s65-DN65/TC

 200 - 1700 кВт Стандарт, плавно-2х ступ. 20 - 500 s2"-Rp2"/TC

 200 - 1700 кВт Стандарт, плавно-2х ступ. 20 - 500 d1"1/2-Rp2"/TC

 200 - 1700 кВт Стандарт, плавно-2х ступ. 20 - 500 d1"1/4-Rp2"/TC










VG6.2100 DP
 400 - 1907 кВт Плавно-двухступ. 20 - 30 s80-DN80/TC
 400 - 1907 кВт Плавно-двухступ. 30 - 50 s65-DN65/TC
 400 - 1907 кВт Плавно-двухступ. 50 - 100 s2"-Rp2"/TC
 400 - 1907 кВт Плавно-двухступ. 100 - 200 d1"1/2-Rp2"/TC
 400 - 1907 кВт Плавно-двухступ. 200 - 300 d1"1/4-Rp2"/TC










VG6.2100 DP R
 300 - 2300 кВт
 Стандарт, плавно-2х ступ. 20 - 500 s80-DN80/TC

 300 - 2300 кВт Стандарт, плавно-2х ступ. 20 - 500 s65-DN65/TC

 300 - 2300 кВт Стандарт, плавно-2х ступ. 20 - 500 s2"-Rp2"/TC

 300 - 2300 кВт Стандарт, плавно-2х ступ. 20 - 500 d1"1/2-Rp2"/TC

 300 - 2300 кВт Стандарт, плавно-2х ступ. 20 - 500 d1"1/4-Rp2"/TC










Внимание! Газовые горелки исполнения Duo Plus (плавно-двухступенчатые), при условии применения ПИД-регулятора (модулятор RWF40), могут работать в модулируемом режиме регулирования мощности.
В обозначении газовой рампы указывается: диаметр клапана-диаметр рампы (сечение газового фильтра).
Давление газа указано из расчета сопротивления в камере сгорания равного "0". В зависимости от выбранного типа котла или технологической установки на объекте значение давления подключения газа может отличаться.


Общее описание горелки Elco серии VG6

Газовые горелки VG6.1600/2100 являются моноблочными модулируемыми горелочными устройствами с плавно-двухступенчатым пневматическим регулированием топочной мощности, полностью работающие в автономном режиме. Специальная конструкция пламенной головы газовой горелки VG6 обеспечивает сгорание топлива с низким выделением окислов азота в отходящих дымовых газах. В зависимости от геометрических параметров топочной камеры, нагрузки котла и системы сгорания (трехконтурный котел, котел с замкнутой топочной камерой) значения выделения загрязняющих веществ могут быть различны. Для получения гарантированных значений следует соблюдать надлежащие условия по измерительным приборам, полям допуска и влажности.
Комплектация горелки и состав оборудования в поставке
Для хранения и транспортировки горелки elco VG6 упакованы в три картонных короба, в которых входит:
  • корпус горелки с инструкцией по эксплуатации, электрическая схема, каталог запчастей
  • пламенная голова с уплотнительной прокладкой фланца и крепеж
  • газовая рампа со встроенным фильтром.

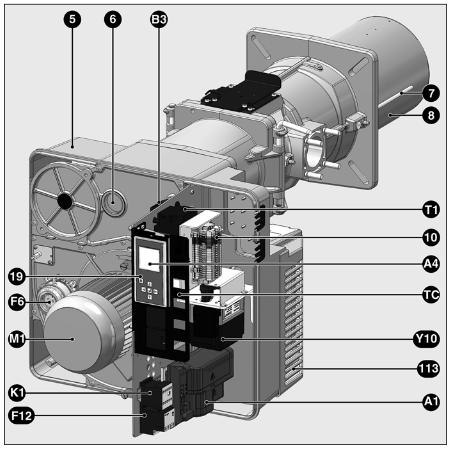

A1 Блок управления и безопасности
A4
 Дисплей
B3
 Фотоэлемент детектора пламени
F6
 Реле давления воздуха
F12
 Тепловая защита электродвигателя
K1
 Выключатель электродвигателя
M1
 Электродвигатель вентилятора
T1
 Устройство розжига
 TC Приборная панель
 Y10 Сервопривод воздушной заслонки
 5 Корпус
 6
 Глазок
 7 Трубка датчика давления камеры сгорания
 8 Сопло горелки
 10 Контактная плата (электрическое подключение
 18 Кожух
 19 Кнопка разблокировки
 20 Винт крепления кожуха
 113 Короб воздухозабора
