Elco VGL2.120-210

 Газовые горелки Elco
 Комбинированные горелки Elco
Дизельные горелки Elco

Комбинированные горелки Elco серии VGL2


Горелки VGL2 предназначены для котлов, хлебопечей или технологического оборудования, могут работать как на природном, так и на сжиженном газе или на дизельном топливе. Комбинированные газодизельные горелки elco VGL2 выпускаются в двух вариантах исполнения VGL2.120 и VGL2.210 отличаются они друг от друга только рабочим диапазоном мощности. Одноступенчатый тип регулирования мощности горелок VGL2 позволяет реализовать практически на любых технически не сложных объектах задачи по поддержанию необходимой температуры. Корпус горелки изготавливается из алюминиевого сплава а съемный кожух выполнен из высокопрочного жароустойчивого пластика. Комплектующие горелок Elco VGL2 поставляются известными производителями, занимающими лидирующие позиции в данном сегменте рынка.

 Модель горелки

 Мощность

 Регулирование

 Газ (мбар)

 Рампа

 Описание

VGL2.120
 35 - 120 кВт
 1-ступенчатое 20 - 300  d3/4"-Rp3/4"
 Подробнее...












VGL2.210
 100 -190 кВт 1-ступенчатое 20 - 300 d3/4"-Rp3/4" Подробнее...












Внимание! В обозначении газовой рампы указывается: диаметр клапана - диаметр рампы.
Давление газа указано из расчета сопротивления в камере сгорания равного "0". В зависимости от выбранного типа котла или технологической установки на объекте значение давления подключения газа может отличаться.
Штекерные разъемы для подключения горелки не входят в стандартную комплектацию горелки и поставляются дополнительно (опция).

Общее описание горелки Elco серии VGL2
Горелки VGL2.120, VGL2.210 являются моноблочными модулируемыми приборами с одноступенчатым регулированием мощности, работающими в полностью автоматическом режиме. Специальная конструкция головки горелки обеспечивает сгорание с низким выделением окислов азота и с высоким КПД. Сертификация по классу 3 в соответствии со стандартом EN676 подтверждает самые низкие значения выделения загрязняющих веществ и удовлетворяет государственным нормативным актам в области охраны окружающей среды: AT: KFA 1995, FAV 1997; CH: LRV 2005; DE: 1.BImSChV.
В зависимости от геометрических параметров топочной камеры, нагрузки котла и системы сгорания (трехконтурный котел, котел с замкнутой топочной камерой) значения выделения загрязняющих веществ могут быть различными. Для получения гарантированных значений следует соблюдать надлежащие условия по измерительным приборам, по полям допуска и по влажности.


Комплектация горелки и состав оборудования в поставке
Для сохранности груза в процессе перевозки и хранения, горелки упакованы в картонные коробки. В упаковке находятся следующие элементы:
  • газовый присоединительный фланец
  • компактная газовая рампа с газовым фильтром
  • фланец горелки с теплоизолирующей прокладкой
  • монтажные элементы
  • шланги и фарсунки
  • пакет с технической документацией

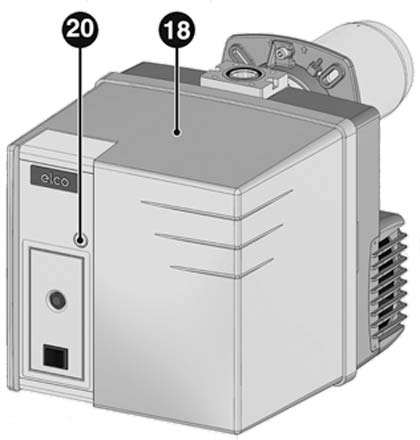

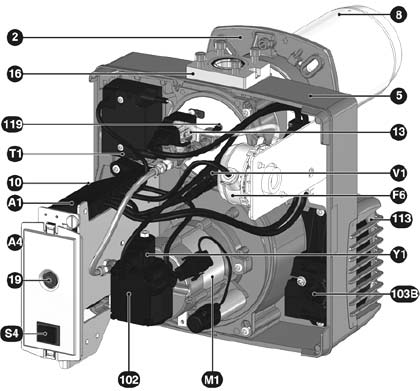

Условные обозначения
А1
Блок управления и безопасности
A4
Дисплей (закрыт)
F6
Реле давления воздуха
M1Электродвигатель вентилятора
S4
Переключатель вида топлива
T1Устройство розжига
V1
Фоторезистор детектора пламени
Y1
Электромагнитный топливный клапан
Y16Предохранительный электроклапан ж/т
2Фланец крепления горелки
5Корпус (спираль снизу)
6Устройства фиксации платы
8Сопло горелки
107-контактный разъем (7-полюсной)
13Винт регулировки размера Y
16Соединительный фланец газовой рампы
18Кожух
19Кнопка разблокировки блока управления
20Винт крепления крышки (Тх25)
102
Топливный насос
103B
ручка управления воздушной заслонкой
113Короб воздухозабора
119Точка отбора давления воздуха pL

Габариты и вес горелки Elco VGL2 в упаковке

Горелка
(модель)
 Размеры
 Вес
 (кг.)
 Ш. Д. В.
 VGL2.120
 400 400 770 23
 VGL2.210 400
 400
 770 24

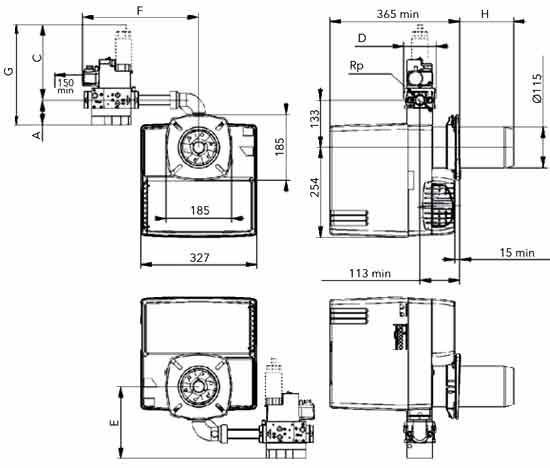

 Габаритные размеры




 A C D E F G H Rp
 46 184 92 179 330 230273 макс.
 3/4''
