Elco VGL4.460-610 Duo Plus

 Газовые горелки Elco
 Комбинированные горелки Elco
Дизельные горелки Elco

Комбинированные горелки Elco серии VGL4


Горелки VGL4 предназначены для отопительных котлов, хлебопечей и других тепловых установках, работают как на природном газе или на дизельном топливе. Комбинированные газо-дизельные горелки elco VGL04 выпускаются в двух вариантах исполнения VGL4.460 DP и VGL4.610 DP и отличаются друг от друга размером газовой рампы и рабочим диапазоном мощности. Плавно-двухступенчатый тип регулирования мощности на газе и двухступенчатый на дизельном топливе позволяет устанавливать горелочные устройства Elco VGL 4 практически на любых технически простых объектах и позволяет выполнять задачи по поддержанию необходимой температуры при непрерывных производственных процессах. Корпус комбинированных горелок Элко VGL4 изготавливается из прочного алюминиевого литья, а съемный защитный кожух изготовлен из высокопрочного жароустойчивого и звукопоглощающего пластика. Комплектующие детали комбинированных газ-дизелиных горелок Elco VGL4 поставляются известными европейскими производителями, занимающими первые позиции в данном сегменте рынка.

 Модель горелки

 Мощность

 Регулирование

 Газ (мбар)

 Рампа

VGL04.350 Duo 95-350 кВт
 2-ступенчатое 20 - 100  d1"1/4- Rp1"1/4
Сняты с произ-ва с 26.08.14
 95-350 кВт 2-ступенчатое 100 - 300 d3/4"- Rp3/4"










VGL04.440 Duo  130-440 кВт 2-ступенчатое 20 - 100 d1"1/4- Rp1"1/4
Сняты с произ-ва с 26.08.14 130-440 кВт
 2-ступенчатое 100 - 300
 d3/4"- Rp3/4"









VGL4.460 DP 168-460 кВтплавно-2спупен.20-50
 d1"1/2 - Rp2"

168-460 кВтплавно-2спупен.50-100
 d1"1/4- Rp1"1/4

168-460 кВтплавно-2спупен.100-300
 d3/4"- Rp3/4"










VGL4.610 DP 190-610 кВт
плавно-2спупен.20-50
d1"1/2 - Rp2"

190-610 кВтплавно-2спупен.50-100
d1"1/4- Rp1"1/4

190-610 кВтплавно-2спупен.100-300
d3/4"- Rp3/4"










Внимание!
В обозначении газовой рампы указывается: диаметр клапана - диаметр рампы.
Давление газа указано из расчета сопротивления в камере сгорания равного "0".
В зависимости от выбранного типа котла или технологической установки на объекте значение давления подключения газа может отличаться.
Штекерные разъемы для подключения горелки не входят в стандартную комплектацию горелки и поставляются дополнительно (опция).


Общее описание горелки Elco серии VGL04
Горелки VGL04.350 D, VGL04.440 D являются моноблочными комбинированными газодизельными устройствами с двухступенчатым регулированием мощности, работающими в полностью автоматическом режиме. Специальная конструкция головки горелки обеспечивает сгорание с низким выделением окислов азота и с высоким КПД. Сертификация по классу 3 в соответствии со стандартом EN 676 и EN 267, а также другим Европейским дерективам подтверждает самые низкие значения выделения загрязняющих веществ а атмосферу и удовлетворяет государственным нормативным актам в области охраны окружающей среды: AT: KFA 1995, FAV 1997; CH: LRV 2005; DE: 1.BImSChV.
В зависимости от геометрических параметров топочной камеры, нагрузки котла и системы сгорания (трехконтурный котел, котел с замкнутой топочной камерой) значения выделения загрязняющих веществ могут быть различными. Для получения гарантированных значений следует соблюдать надлежащие условия по измерительным приборам, по полям допуска и по влажности.


Комплектация горелки и состав оборудования в поставке
Для сохранности груза в процессе хранения и транспортировки, комбинированные газодизельные горелки elco VGL04 упакованы в две картонные коробки. В упаковке находятся следующие элементы:
  • газовый присоединительный фланец
  • компактная газовая рампа с газовым фильтром
  • фланец горелки с теплоизолирующей прокладкой
  • монтажные элементы
  • пакет с технической документацией

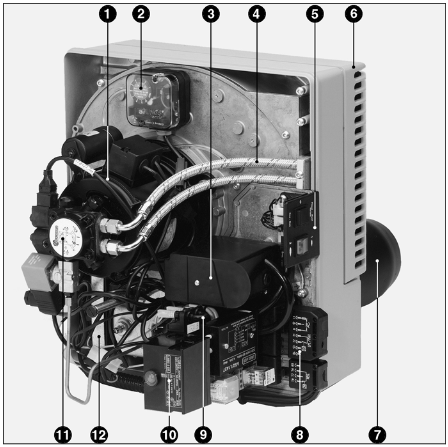

 1 Двигатель для вентилятора и насоса
 2 Реле давления воздуха
 3 Сервопривод
 4 Шланги топливные
 5 Панель управления ТС
 6 Воздушная коробка
 7 Пламенная труба
 8 Электроподключение
 9 Измерительный мост
 10 Прибор управления
 11 Насос
 12 Трансформатор розжига
 13
 Крышка


КомпонентыРазмеры упаковки (мм)
Вес брутто
кг

X
Y
Z
Корпус горелкиVGL4.460 DP
490
490
590
28,6
VGL4.610 DP490
490
590
32,7
Пламенная голова
KN
750
260
295
8,9
KL
895
260
295
10,1
Газовая рампа
d1"1/2-Rp2"
670
550
380
12
d1"1/4-Rp1"1/4600
400
240
11
d3/4"-Rp1"600
400
240
7

Горелки ECOFLAM
Выбрать Горелки ECOFLAM (Италия)

Выбрать Горелки BALTUR (Италия)
Горелки Cib Unigas
Выбрать Горелки CIB UNIGAS (Италия)
Горелки Weishaupt
Выбрать Горелки WEISHAUPT (Германия)

Выбрать Запасные части для горелкиГазовый кран
Выбрать Газовый отсечной кран (Италия)

По вопросам приобретения данного оборудования обращайтесь по телефону в Москве 8(495)220-71-89
Мы ответим на все ваши вопросы по телефону или по электронной почте: viptermo@mail.ru
Или оставьте заявку в обратной связи и мы свяжемся с вами в ближайшее время.
Мы работаем каждый день с 9 до 18 часов, кроме субботы и воскресенья.
