| Горелка Cib Unigas NG120 NG140 NG200 2-х ступенчатая - перечень запасных частей |

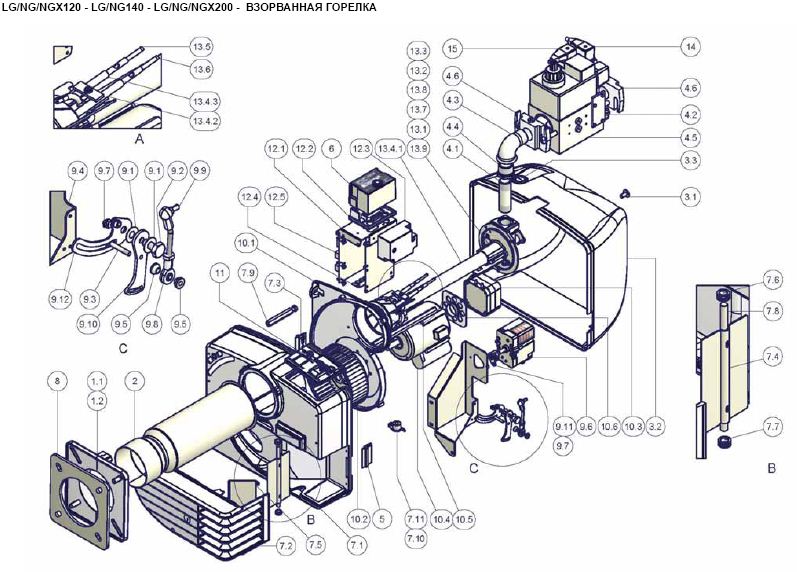

 |  | Взрывной
чертеж и перечень запасных частей двухступенчатой горелки Cib Unigas серии Idea
NG120 LG120 NGX120 NG140 LG140 NG200 LG200 NGX200 - для отображения
чертежа в полном размере, просто наведите курсор на изображение и
нажмите левой кнопкой мыши. Для запроса наличия и стоимости необходимой
вам запчасти для горелки Cib Unigas NG120 NG140 NG200 достаточно
прислать на нашу электронную почту viptermo@mail.ru фотографию шильдика
горелки или написать в письме следующие данные: модель горелки, серийный
номер горелки и год выпуска.
|
1.1-1.2
| Полуфланец скользящий
| 9.8-9.9
| Шарнир
| 2
| Сопло
| 9.10
| Скоба
| 3.1
| Винт крепления кожуха
| 9.11
| Втулка
| 3.2
| Кожух
| 9.12
| Кулачок воздушной заслонки
| 3.3
| Резинка кнопки сброса блокировки
| 10.1
| Плита двигателя
| 4.1
| Винт блокировки индикатора
| 10.2
| Крыльчатка вентилятора
| 4.2
| Штуцер отбора давления газа
| 10.3
| Реле давления воздуха
| 4.3
| Колено
| 10.4
| Электродвигатель
| 4.4
| Переходник
| 10.5
| Штифт для фиксирования плиты
| 4.5
| Группа клапанов
| 10.6
| Опора реле давления воздуха
| 4.6
| Фланец клапанной группы
| 11
| Щит
| 5
| Фиксатор кабеля
| 12.1
| Кронштейн в сборе
| 6
| Электронный блок контроля пламени
| 12.2
| Основание электронного блока
| 7.1
| Улитка
| 12.3
| Запальный трансформатор
| 7.2
| Воздушный короб
| 12.4
| Пластинка заземления
| 7.3
| 4-ходный кабелевод
| 12.5
| Плата
| 7.4
| Воздушная заслонка
| 13.1
| Блокировочная гайка винта
| 7.5
| Направляющая лопасть
| 13.2
| Резиновая шайба кабелевода
| 7.6
| Втулка
| 13.3
| Смотровое стекло
| 7.8-7.9
| Штифты
| 13.4.1
| Голова сгорания горелки
| 7.10
| Тяга
| 13.4.2
| Контрольный электрод
| 7.11
| Втулка
| 13.4.3
| Запальный электрод
| 8
| Прокладка
| 13.5
| Кабель запального электрода
| 9.1
| Шайба контрпривода варьируемого сектора
| 13.6
| Кабель контрольного электрода
| 9.2-9.3
| Винт
| 13.7
| Винт
| 9.4
| Кронштейн
| 13.8
| Гайка
| 9.5
| Распорная деталь
| 13.9
| Фланец
| 9.6
| Сервопривод
| 14
| Разъем соединительный
| 9.7
| Тяга
| 15
| Разъем соединительный
|
Наименование
| NG/LG120
| NG/LG140 | NG/LG200 | Кожух
| 1011807
| 1011807
| 1011807
| Электронный блок контроля пламени
| -
| 2020468
| 2020468 | Контрольный электрод
| 2080108
| 2080108
| 2080108
| Электрод заземления
| 2080234
| 2080234 | 2080234 | Запальный электрод
| 2080218
| 2080218 | 2080218 | Прокладка
| 2110031
| 2110031 | 2110031 | Крыльчатка
| 2150077
| 2150077
| 2150070
| Реле давления воздуха
| 2160053
| 2160053 | 2160053 | Трансформатор Danfoss
| 2170233
| 2170233 | 2170233 | Трансформатор Cofi
| 2170138
| 2170138 | 2170138 | Электродвигатель mod. AACO
| 2180296
| 2180296 | 2180296 | Электродвигатель mod. AEG
| 2180715
| 2180715 | 2180715 | Группа газовых клапанов Dungs mb-dle 405 (1/2”)
| 2190339
| -
| -
| Группа газовых клапанов Dungs mb-dle 407 (3/4”)
| -
| 2190340
| 2190340
| Группа газовых клапанов Dungs mb-dle 410 (1”)
| -
| 2190341
| 2190341
| Группа газовых клапанов Krom-scroeder cg2..v (1”)
| -
| 2190262
| 2190262
| Блок контроля герметичности (опция)
| 2191604
| 2191604 | 2191604 | Сервопривод
| -
| 2480057
| 2480057
| Сопло (S*)
| 30900H4
| 30900H4
| 30900H6
| Сопло (L*)
| 30900H5
| 30900H5
| 30900H7
| Голова сгорания для природного газа(S*)
| 30600M0
| 30600M0
| 30600M2
| Голова сгорания для природного газа (L*)
| 30600M1
| 30600M1
| 30600M3
| Голова сгорания для сжиженного газа(S*)
| 30600M4
| 30600M4
| 30600M2
| Голова сгорания для сжиженного газа (L*)
| 30600M5
| 30600M5
| 30600M3 | Голова сгорания с электродами (S*)
| 3501847
| 3501847
| 3501849
| Головка сгорания с электродами (L*)
| 3501848
| 3501848
| 3501850
| Голова сгорания с электродами для сжиженного газа (S*)
| 3501857
| 3501857
| 3501859
| Голова сгорания с электродами для сжиженного газа (L*)
| 3501858
| 3501858
| 3501860
| Кабель запального электрода
| 6050154
| 6050154
| 6050154
| Кабель контрольного электрода
| 6050211
| 6050211
| 6050211
|
