| Горелка Cib Unigas NG70 NG90 - перечень запасных частей |
|

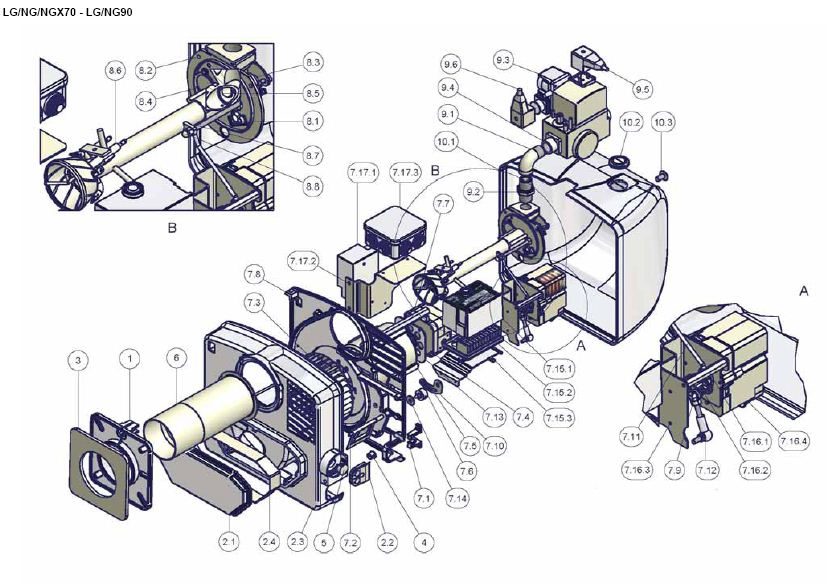

| Взрывной чертеж и перечень запасных частей для горелки Cib Unigas NG70
LG70 NGX70 NG90 LG90 - для отображения чертежа в полном размере, просто наведите
курсор на изображение и нажмите левой кнопкой мыши. Для запроса наличия и
стоимости необходимой вам запчасти для горелки Cib Unigas NG70 NG90
достаточно прислать на нашу электронную почту viptermo@mail.ru
фотографию шильдика горелки или написать в письме следующие данные:
модель горелки, серийный номер горелки и год выпуска. |
1
| Фланец
| 7.15.3
| Кронштейн в сборе
| 2.1
| Воздушная коробка
| 7.16.1
| Распорная деталь
| 2.2
| Фиксатор кабеля
| 7.16.2
| Втулка
| 2.3
| Улитка горелки
| 7.16.3
| Кронштейн в сборе
| 2.4
| Распорная деталь
| 7.16.4
| Сервопривод
| 3
| Уплотнение
| 7.17.1
| Трансформатор
| 4
| Пробка
| 7.17.2
| Кронштейн в сборе
| 5
| Пробка
| 7.17.3
| Ответвительная коробка
| 6
| Сопло
| 8.1
| Резиновая шайба держателя кабеля
| 7.1
| Кабельная скоба
| 8.2
| Фланец
| 7.2
| Воздушная заслонка в сборе
| 8.3
| Указатель
| 7.3
| Крыльчатка вентилятора
| 8.4
| Смотровое стекло
| 7.4
| Реле давления
| 8.5
| Дроссельный клапан газовый
| 7.5
| Двигатель
| 8.6
| Головка сгорания горелки
| 7.6
| Индикатор воздушной заслонки
| 8.7
| Винт
| 7.7
| Штифт
| 8.8
| Гайка
| 7.8
| Пластина двигателя
| 9.1
| Колено
| 7.9
| Тяга
| 9.2
| Ниппель
| 7.10
| Кулачок воздушной заслонки
| 9.3
| Реле давления
| 7.11
| Тяга
| 9.4
| Группа газовых клапанов с стабилизатором
| 7.12
| Шарнир
| 9.5
| Разъем
| 7.13
| Опора
| 9.6
| Разъем
| 7.14
| Шайба
| 10.1
| Кожух
| 7.15.1
| Электронный блок контроля пламени
| 10.2
| Кнопка сброса блокировки
| 7.15.2
| Основание электронного блока
| 10.3
| Винт крепления кожуха
|
Наименование
| NG/LG70
| NG/LG90
| NGX70
| Кожух
| 1011805
| 1011805
| 1011805
| Электронный блок контроля пламени (для одноступенчатого исполнения)
| LGB:2020443 LME:2020466
| Электронный блок контроля пламени (для прогрессивного исполнения)
| LGB:2020430 LME:2020468
| Контрольный электрод
| 2080112
| 2080112 | 2080112 | Запальный электрод
| 2080268
| 2080268 | 2080268 | Прокладка
| 2110055
| 2110055 | 2110055 | Крыльчатка
| 2150061
| 2150061 | 2150061 | Реле давления газа
| 2160076
| 2160076 | 2160076 | Запальный трансформатор
| 2170138
| 2170138 | 2170138 | Электродвигатель
| 2180713
| 2180713 | 2180713 | Клапанная группа Dungs MBC-65-DLE Rp1/2"
| 21903K2
| 21903K2 | 21903K2 | Клапанная группа Dungs MB-DLE405 Rp1/2" | 2190339
| 2190339 | 2190339 | Клапанная группа Dungs MB-DLE407 Rp3/4" | 2190340
| 2190340 | 2190340 | Блок контроля герметичности (опция)
| 2191604
| 2191604 | 2191604 | Сервопривод (только двухступенчатые горелки )
| 2480057
| 2480057 | 2480057 | Сопло S (*)
| 30900H8
| 30900K0
| 30910M1
| Сопло L (*)
| 30900H9
| 30900K1
| 30910M2
| Голова сгорания в сборе стандартная (природный газ)
| 3501836
| 3501836
| -
| Голова сгорания в сборе длинная (природный газ)
| 3501837
| 3501837
| -
| Голова сгорания стандартная в сборе ( сжиженный газ)
| 3501845
| 3501845
| -
| Голова сгорания, длинная в сборе ( сжиженный газ)
| 3501846
| 3501846
| -
| Голова сгорания стандартная в сборе (nox)
| -
| -
| 3501851
| Газ голова сгорания длинная в сборе (nox)
| -
| -
| 3501852
| Кабель запального электрода S (*)
| 6050122
| 6050122 | 6050122 | Кабель запального электрода L (*)
| 6050154
| 6050154 | 6050154 | Кабель контрольного электрода
| 6050216
| 6050216 | 6050216 | Плата электронная
| 6100545 | 6100545 | 6100545 |
