| Датчики-реле давления газа/воздуха Dungs GGW LGW A4
|
 Дифференциальные датчики-реле давления воздуха/газа Dungs GGW...A4 работают в диапазоне избыточного и пониженного давления газа и воздуха, максимальное рабочее давление – 500 мбар. Дифференциальные датчики-реле давления газа Dungs GGW...A4 используются в установках кондиционирования воздуха и вентиляции, в топочных агрегатах, применяются для воздуха, дымовых и отходящего газов. Параметры давления настраиваются с помощью регулировочного колесика с цифровыми значениями, расположенного на верхней части корпуса датчика-реле давления Dungs серии GGW...A4. Дифференциальное давление через мембрану противодействует силе установочной пружины, если давление достигает или понижается до значения, выходящего за рамки установленного диапазона, реле Dungs GGW...A4 замыкает контакт и подает сигнал на управляющее устройство.
|
Модель
| Макс. раб.
давление
| Диапазон
настройки
| Перепад
Dp
| Артикул
| GGW 3 A4
| 500 мбар
| 0,4-3 мбар | < 0,3 мбар
| 248673
| GGW 10 A4
| 500 мбар | 1-10 мбар | < 0,5 мбар | 248276
| GGW 50 A4
| 500 мбар | 2,5-50 мбар | < 1 мбар | 246176
| GGW 150 A4
| 500 мбар | 30-150 мбар | < 3 мбар | 248295
|
Датчики-реле дифференциального давления газа/воздуха Dungs GGW...A4/2 применяются в топочных агрегатах, присоединяется на трубу. Регулировка диапазона давления осуществляется с помощью колесика с цифровой шкалой, при достижении значения давления, выходящего за пределы настроенного диапазона, реле давления Дунгс GGW...A4/2 замыкает цепь и подает управляющий сигнал на контролируемое устройство. Датчики-реле давления Dungs серии GGW...A4/2 обладают влагозащищенным, пылезащищенным металлическим корпусом класса IP65M. Подсоединение для подачи давления P(+): на нижней стороне корпуса по центру внутренняя резьба G1/4; P(-): на нижней стороне корпуса внутренняя резьба G1/8.
|
Модель
| Макс. раб.
давление
| Диапазон
настройки
| Перепад
Dp
| Артикул
| GGW 3 A4/2
| 500 мбар
| 0,4-3 мбар | < 0,3 мбар
| 248686
| GGW 10 A4/2
| 500 мбар | 1-10 мбар | < 0,5 мбар | 248687
| GGW 50 A4/2
| 500 мбар | 2,5-50 мбар | < 1 мбар | 248688
| GGW 150 A4/2
| 500 мбар | 30-150 мбар | < 3 мбар | 248689
|

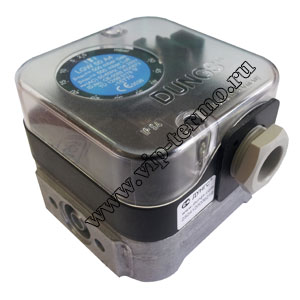

 Датчики-реле дифференциального давления газа/воздуха Dungs LGW...A4 работают в настраиваемом диапазоне пониженного и избыточного давления. Регулировочное колесико с цифровой шкалой, расположенное в верхней части корпуса, облегчает установку параметра переключения датчиков-реле Dungs серии LGW...A4. При достижении значения давления, выходящего за заданные пределы, датчик-реле давления Dungs LGW...A4 подает сигнал на управляющее устройство. Датчики-реле дифференциального давления Dungs LGW...A4 применяется для воздуха, дымового и отходящего газов в топочных агрегатах, установках кондиционирования воздуха и вентиляционных установках. Датчики-реле дифференциального давления Dungs LGW...A4 имеют внутреннюю резьбу G 1/4” и G 1/8” для подачи давления. Для работы датчика-реле давления Dungs LGW...A4 не требуется вспомогательная энергия.
|
Модель
| Макс. раб.
давление
| Диапазон
настройки
| Перепад
Dp
| Артикул
| LGW 3 A4
| 500 мбар
| 0,4-3 мбар | < 0,3 мбар
| 221590
| LGW 10 A4
| 500 мбар | 1-10 мбар | < 0,5 мбар | 221591
| LGW 50 A4
| 500 мбар | 2,5-50 мбар | < 1 мбар | 221592
| LGW 150 A4
| 500 мбар | 30-150 мбар | < 3 мбар | 221593
|
Датчики-реле дифференциального давления газа/воздуха Dungs LGW...A4/2 применяются для контроля давления и разряжения в заданном диапазоне. Параметр переключения дифференциального датчика-реле давления Dungs LGW...A4/2 легко настроить за счет регулировочного колесика с цифровой шкалой. Датчик-реле дифференциального давления Dungs серии LGW...A4/2 оснащен влагозащитным и пылезащитным металлическим корпусом с измерительным фланцем, для настройки датчика необходимо снять кожух. Дифференциальное давление действует через мембрану датчика давления Dungs LGW...A4/2 на микровыключатель, противодействуя силе установочной пружине, при достижении значения давления выше или ниже установленного диапазона, реле замыкает цепь и подает сигнал на управляющее устройство.
|
Модель
| Макс. раб.
давление
| Диапазон
настройки
| Перепад
Dp
| Артикул
| LGW 3 A4/2
| 500 мбар
| 0,4-3 мбар | < 0,3 мбар
| 232041
| LGW 10 A4/2
| 500 мбар | 1-10 мбар | < 0,5 мбар | 232046 | LGW 50 A4/2
| 500 мбар | 2,5-50 мбар | < 1 мбар | 232048 | LGW 150 A4/2
| 500 мбар | 30-150 мбар | < 3 мбар | 232050 |
