Клапаны Esbe 4F


 Продукция Esbe

 Четырехходовые клапаны ESBE серии 4F

Модели: 4F32, 4F40, 4F50, 4F65, 4F80, 4F100, 4F125, 4F150

Надежные и сертифицированные четырехходовые клапаны Esbe 4F применяются в котельных, а также внутренних системах теплоснабжения и охлаждения с температурой теплоносителя в диапазоне от -10°С до +100°С. Корпус клапанов Эсбе 4F выполнен из чугуна и имеет фланцевые соединения. Клапаны ESBE 4F используются для смешивания или отсечения рабочей жидкости, а также поддержания необходимой температуры теплоносителя в системах отопления, горячего водоснабжения или комфортного охлаждения. Клапан Эсби 4F может монтироваться в любом положении болагодаря тому, что регулировочная шкала наносится с обеих сторон пластины и может быть перевернута. Управление положением заслонки клапана Esbe 4F может осуществляться как в ручном, так и в автоматическом режиме. При этом поворотная ручка заменяется на электропривод ESBE. Для установки на клапаны Esbe серии 4F и автоматического управления могут применяться приводы Esbe серий 90, 90K, контроллеры ESBE 90C, а также электроприводы Esbe серии ARA600 (только для клапанов 4F32 и 4F40). Конструкция четырехходового клапана Esbe 4F позволяет производить ремонт и легко заменить все составные части.

Модели четырехходовых клапанов Esbe 4F, фланцевое соединени
 Модель

 DN

 Kvs

 Корпус

 Золотник

 Уплотнение

 P(max)

 Артикул

 Esbe 4F-32

 32 28чугун латунь / нерж.сталь EPDM6 бар 11101700

 Esbe 4F-40

 40  44  чугун  латунь / нерж.сталь  EPDM  6 бар  11101800

 Esbe 4F-50

 50  60  чугун  латунь / нерж.сталь  EPDM  6 бар  11101900

 Esbe 4F-65

 65  90  чугун  латунь / нерж.сталь  EPDM  6 бар  11102000

 Esbe 4F-80

 80  150  чугун  латунь / нерж.сталь  EPDM  6 бар  11102100

 Esbe 4F-100

 100  225  чугун  латунь / нерж.сталь  EPDM  6 бар  11102200

 Esbe 4F-125

 125  280  чугун  латунь / нерж.сталь  EPDM  6 бар  11102300

 Esbe 4F-150

 150  400  чугун  латунь / нерж.сталь  EPDM  6 бар  11102400
 Значения Kvs (пропускная способность) указаны в м³/ч при перепаде давления 1 бар.
Страна производства - Швеция.

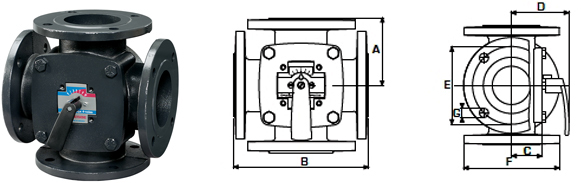

Внешний вид и габаритные размеры четырехходовых клапанов Esbe 4F


 Наименование  DN  A  B  C  D  E  F  G  Масса, кг
 Esbe 4F 32 32 80 16040 82 901204х15 7,0
 Esbe 4F 40  40  88  175  40  82  100  130  4х15  8,2
 Esbe 4F 50  50  98  195  50  92  110  140  4х15  11,0
 Esbe 4F 65  65  100  200  50  92  130  160  4х15  12,2
 Esbe 4F 80  80  120  240  65  108  150  190  4х18  20,0
 Esbe 4F 100  100  132  265  81  124  170  210  4х18  25,0
 Esbe 4F 125  125  150  300  81  124  200  240  8х18  35,0
 Esbe 4F 150  150  175  350  89  131  225  265  8х18  45,0
Клапаны упакованы в картонные коробки, удобные для транспортировки и хранения.

Цена и наличие на складе
Четырехходовые клапаны ESBE 4F (серия 4F) поставляются со склада в Москве. Актуальные розничные и оптовые цены уточняйте у сотрудников отдела продаж 8(495)220-71-89. Не забудьте узнать о Вашей скидке!

Общая информация

Клапан четырехходовой Esbe 4F (клапан Эсбе) является механизмом для смешивания или отсечения теплоносителя или охлаждающей жидкости. Клапаны Esbe 4F может использоваться для смешивания, разделения или перенаправления потока перекачиваемой жидкости. При смешивании достигается необходимая (установленная в соответствии с требованиями) оптимальная температура. Регулирование осуществляется путем ручного или автоматического (при помощи электропривода) изменения положения штока и регулирующей заслонки, обеспечивающих частичное или полное перекрытие двух из четырех входящих каналов клапана Esbe 4F. При этом второй входящий канал полностью или частично открывается, обеспечивая подачу в систему горячей или холодной жидкости в большем объеме. При этом происходит регулирование соотношения холодной и горячей жидкости, что позволяет быстро повысить или снизить температуру теплообменной жидкости на выходе из четырехходового клапана Эсбе 4F.

Тип применяемой жидкости (теплоносителя)
Четырехходовые клапаны Эсби 4F применяются для перекачки не агрессивных жидкостей в системах теплоснабжения, вентиляции, кондиционирования и промышленных холодильных установках.

С целью защиты клапана Esbe 4F от замерзания допускается использование теплоносителя с содержанием гликоля и присадками, нейтрализующими растворенный кислород, концентрацией до 50%. Добавление гликоля к воде повышает вязкость теплоносителя и изменяет теплоемкость такого теплоносителя. В этом случае рекомендуется применять четырехходовой клапан ESBE 4F большего диаметра (на один типоразмер больше), это позволит обеспечить необходимую пропускную способность клапана.

Назначение четырехходовых клапанов ESBE 4F
Компактные чугунные четырехходовые смесительные клапаны ESBE типа 4F с фланцевым присоединением предназначены для распределения потока жидкости во внутренних инженерных системах отопления, питьевого водоснабжения, системах охлаждения, напольного отопления, вентиляции и кондиционирования воздуха. Смесительные вентили ESBE 4F применяются как в бытовых системах отопления жилых зданий, так и в инженерных системах при различных технологических процессах.

Монтаж и обслуживание четырехходовых клапанов Esbe 4F
1. Монтажная пластина клапана Esbe 4F градуирована с обеих сторон и при монтаже должна быть подогнана в правильное положение.
2. Все основные части клапана esbe 4F заменимы. Имеются два уплотнительных кольца, одно из которых может быть заменено без осушения системы.
3. Для монтажа управляющего электродвигателя серии "Esbe 90" к клапану «ESBE 4F» не требуется переходников.
4. При подключения управляющего электродвигателя, перед ним следует установить двухполюсный выключатель.
5. После длительного перерыва в работе клапана Esbe 4 F, необходимо, при запуске электродвигателя, сначала провернуть клапан вручную.
6. Для монтажа управляющего электродвигателя серии Esbe ARA600 к клапану ESBE 4F 32 и ESBE 4F 40 требуется переходник.
