Elco VG5.950-1200

 Газовые горелки Elco
 Комбинированные горелки Elco
Дизельные горелки Elco


Горелки ELCO

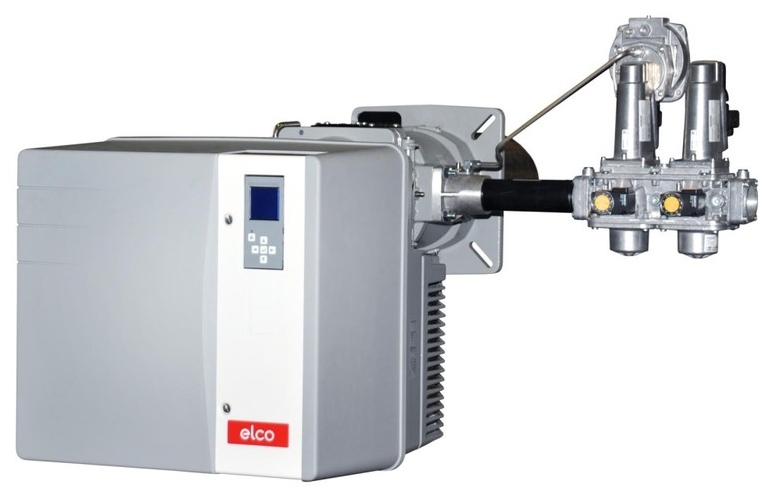

Газовые горелки Elco серии VG5


Горелки газовые Elco VG5 устанавливаются на водогрейные и отопительные котлы, применяются для сушильных камер и другое технологическое оборудование, могут работать как на природном, так и на сжиженном газе. Плавно-двухступенчатый тип регулирования мощности горелок VG5 позволяет реализовать практически любые технически сложные задачи по поддержанию необходимой температуры и уровню автоматизации. Газовые горелки elco VG5 выпускаются в различных исполнениях с диапазоном мощности от 170 до 1160 кВт. Корпус горелки выполнен из алюминиевого литья, а съемный кожух выполнен из высокопрочного жаростойкого пластика. Комплектующие горелок Elco VG5 поставляются известными европейскими производителями, занимающими лидирующие позиции в данном сегменте рынка. Для обеспечения потребителей запасными частями, на складе в Москве всегда имеются в наличии большой выбор запасных частей и комплектующие для горелок Elco. С октября 2015 года произошло серьезное обновление модельного ряда газовых горелок ELCO серий VG5.950 DP - VG5.1200 DP  - новые газовые горелки Elco с индексом R (Reverse) в наименовании, полностью адаптированы под жаротрубные реверсивные котлы. Данное изменение особо важно для котлов с номинальной мощностью более 600 кВт. Горелки Elco VG5.950 DP R и VG5.1200 DP R имеют своеобразную геометрию факела: узкий и вытянутый - под стандартные выбросы NOx в уходящих газах, что позволяет равномерно распределять тепловой поток факела в топочной камере котла, без перегрева его передней части и снизить требования к аэродинамическому тракту отходящих газов.

 Модель горелки

 Мощность

 Регулирование

Газ (мбар)

 Рампа

 Описание

VG5.950 DP
 170 - 950 кВт Плавно-двухступ. 20 - 30  s2"-Rp2"(Rp2") Подробнее...
 170 - 950 кВт Плавно-двухступ. 30 - 100  d1"1/2-Rp2"

 170 - 950 кВт Плавно-двухступ. 100 - 300 d1"1/4-Rp2"(Rp2")

 170 - 950 кВт Плавно-двухступ. 300  d3/4"-Rp1"(Rp1")













VG5.950 DP R
 150 - 1000 кВт Плавно-двухступ. 20 - 500  s2"-Rp2"


 150 - 1000 кВт Плавно-двухступ. 20 - 500 d1"1/2-Rp2"

 150 - 1000 кВт Плавно-двухступ. 20 - 500 d1"1/4-Rp2"

 150 - 1000 кВт Плавно-двухступ. 20 - 500 d3/4"-Rp1"












VG5.1200 DP
 250 - 1160 кВт Плавно-двухступ. 30 - 40 s65-DN65(DN65) Подробнее...
 250 - 1160 кВт Плавно-двухступ. 40 - 70 s2"-Rp2"(Rp2")
 250 - 1160 кВт Плавно-двухступ. 70 - 150 d1"1/2-Rp2"

 250 - 1160 кВт Плавно-двухступ. 150 - 300 d1"1/4-Rp2"(Rp2")












VG5.1200 DP R
 200 - 1200 кВт Плавно-двухступ. 30 - 40 s65-DN65

 200 - 1200 кВт Плавно-двухступ. 40 - 70 s2"-Rp2"

 200 - 1200 кВт Плавно-двухступ. 70 - 150 d1"1/2-Rp2"

 200 - 1200 кВт Плавно-двухступ. 150 - 300 d1"1/4-Rp2"












Внимание! Газовые горелки исполнения Duo Plus (плавно-двухступенчатые), при условии применения ПИД-регулятора (модулятор RWF40), могут работать в модулируемом режиме регулирования мощности.
В обозначении газовой рампы указывается: диаметр клапана-диаметр рампы (сечение газового фильтра).
Давление газа указано из расчета сопротивления в камере сгорания равного "0". В зависимости от выбранного типа котла или технологической установки на объекте значение давления подключения газа может отличаться.

Общее описание горелки Elco серии VG5
Горелки VG5.950 DP, VG5.950 DP R, VG5.1200 DP, VG5.1200 DP R - газовые, моноблочные (со встроенным центробежным вентилятором), горелочные устройства с плавно-двухступенчатые пневматическим регулированием мощности, с низкими выбросами NOx, работающими полностью в автоматическом режиме. Специальная конструкция головы сгорания горелки обеспечивает горение топлива с низким выделением окислов азота и с высоким КПД. Сертификация по классу 3 в соответствии стандартам EN676 и Европейским директивам подтверждает самые низкие значения выделения загрязняющих веществ и удовлетворяет государственным нормативным актам в области охраны окружающей среды: AT: KFA 1995, FAV 1997; CH: LRV 2005; DE: 1.BImSChV.
В зависимости от геометрических параметров топочной камеры, нагрузки котла и системы сгорания (трехконтурный котел, котел с замкнутой топочной камерой) значения выделения загрязняющих веществ могут быть различными. Для получения гарантированных значений следует соблюдать надлежащие условия по измерительным приборам, по полям допуска и по влажности.


Комплектация горелки и состав оборудования в поставке
Для сохранности груза в процессе транспортировки и хранения, горелки упакованы в три картонные коробки. В упаковке находятся следующие элементы:
  • корпус горелки, элементы крепления к котлу, пакет документации
  • Голова сгорания
  • газовая арматура

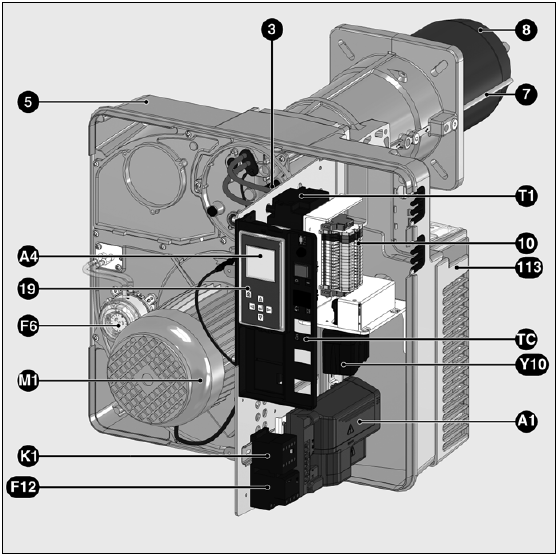

A1 Блок управления и безопасности
A4
 Дисплей
F6
 Реле давления воздуха
F12
 Тепловая защита электродвигателя
K1
 Выключатель электродвигателя
M1
 Электродвигатель вентилятора
T1
 Устройство розжига
 TC Приборная панель
 Y10 Сервопривод воздушной заслонки
 3 Ручка регулировки размера Y
 5 Корпус
 7 Трубка датчика давления камеры сгорания
 8 Сопло горелки
 10 Контактная плата (электрическое подключение
 18 Кожух
 19 Кнопка разблокировки
 20 Винт крепления кожуха
 113 Короб воздухозабора
