Elco VG1.40-55-85

 Газовые горелки Elco
 Комбинированные горелки Elco
Дизельные горелки Elco

Газовые горелки Elco серии VG1


 Горелки Elco VG1 (VG01) производятся и поставляются в трех исполнениях по мощности от 15 до 85 кВт. Горелки VG1.40, VG1.55, VG1.85 и VG1.85 Duo Plus применяются для котлов, хлебопекарных печей и для технологических установок. Оборудование поставляется как в стандартном исполнении, так и в специальном исполнении (например, с реле постоянной продувки). Для установки горелок на печи или технологические установки настоятельно рекомендуется применение реле постоянной продувки. Неприменение реле может повлечь перегрев корпуса и внутренних элементов горелки  после выключения.

 Модель горелки

 Мощность

 Регулирование

 Газ (мбар)

 Рампа

 Описание

VG1.40/TC
 14,5 - 40 кВт
 Одноступенчатое
 20 - 50
 h3/8"-Rp1/2" Подробнее...












VG1.55/TC 35 - 55 кВт
 Одноступенчатое 20 - 50
 h3/8"-Rp1/2" Подробнее...












VG1.85/TC 45 - 85 кВт
 Одноступенчатое 20 - 50
 d3/4"-Rp3/4" Подробнее...












VG01.85 D
 45 - 85 кВт
 Двухступенчатое
 20 - 300
 d3/4"-Rp3/4" Подробнее...












Внимание! В обозначении газовой рампы указывается: диаметр клапана / диаметр фланца.Давление газа указано из расчета сопротивления в камере сгорания равного "0". В зависимости от выбранного типа котла или технологической установки на объекте значение давления подключения газа может отличаться.
Штекерные разъемы для подключения горелки не входят в стандартную комплектацию горелки и поставляются дополнительно (опция).


Общее описание горелок VG1
Газовые горелки VG1.40/55/85 являются моноблочными одноступенчатыми приборами, работающими в полностью автоматическом режиме. Специальная конструкция пламенной головы горелки Elco VG1 обеспечивает сгорание с низким выделением окислов азота и с высоким КПД. Сертификация по классу 3 в соответствии со стандартом EN676 подтверждает самые низкие значения выделения загрязняющих веществ и удовлетворяет государственным нормативным актам в области охраны окружающей среды. В зависимости от геометрических параметров топочной камеры, нагрузки котла и системы сгорания (трехконтурный котел, котел с замкнутой топочной камерой) значения выделения загрязняющих веществ могут быть различными. Для получения гарантированных значений следует соблюдать надлежащие условия по измерительным приборам, по полям допуска и по влажности.
Горелки VG1.40, VG1.55, VG1.85 и VG1.85 Duo разработаны для сжигания природного газа и пропана с низким выделением загрязняющих веществ. По своей конструкции и функционированию горелки соответствуют стандарту EN 676. Они пригодны для оборудования всех теплогенераторов, соответствующих стандарту EN 303, или нагнетательных генераторов теплого воздуха, соответствующих стандартам DIN 4794 или DIN 30697, в их мощностном диапазоне. Для использования данной горелки в других целях необходимо получить согласие компании ELCO.


Комплектация горелки и состав оборудования в поставке
Для сохранности груза в процессе перевозки и хранения, горелки упакованы в картонные коробки. В упаковке находятся следующие элементы:
  •  газовый присоединительный фланец
  •  компактная газовая рампа с газовым фильтром
  •  фланец горелки с теплоизолирующей прокладкой
  •  пакетик с крепежными деталями
  •  пакет с технической документацией

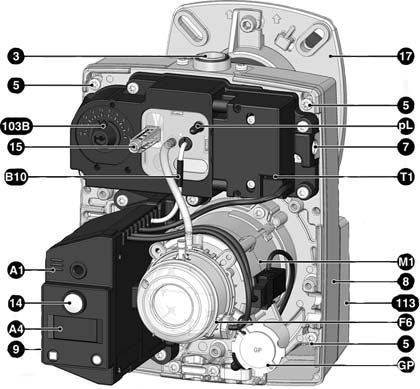

Условные обозначения
А1Блок управления и безопасности
A4Дисплей
B10Мост ионизации
F6Реле давления воздуха
GPЗаглушка для пропана
M1Электродвигатель
pLОтбор давления воздуха
T1Устройство розжига
3
Соединительный фланец горелки
5
Винт крепления панели
7
Крепежное устройство (для тех. обслуживания)
8
Корпус
9
Электрическое подключение (скрыто)
14
Кнопка возврата в рабочее положение
15
Винт регулировки головки горелки
16
Кожух
17
Соединительный фланец горелки
18
Наконечник горелки
103B
Регулировка подачи воздуха
113
Короб воздухозабора

Габариты и вес горелки Elco VG1 в упаковке

 Горелка
 (модель)
 Размеры
 Вес
 (кг.)
 Ш. Д. В.
 VG1.40 260 300 640 11
 VG1.55 260 300 640 11
 VG1.85
 260 300 640 12
 VG1.85 D
 260 300
 640
 14
