Elco VGL06.1600-2100 | | | Elco VGL06.1600-2100

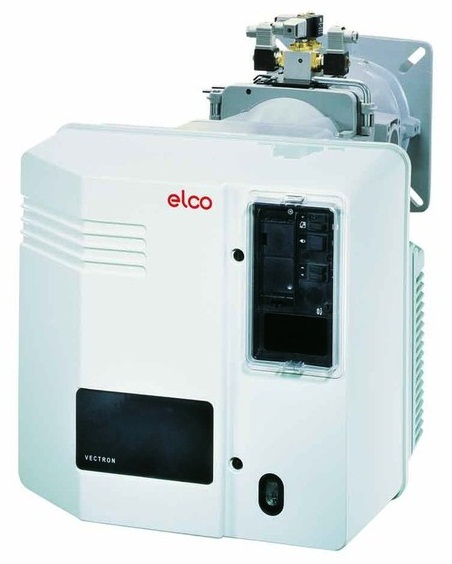

Комбинированные горелки Elco серии VGL06
| Комбинированные газодизельные наддувные горелки VGL 06 предназначены для
установки на отопительные, водогрейные котлы, сушильные камеры, другие
теплогенераторы средней топочной мощности. Работают комбинированные горелки Elco поочередно
сжигая природный газ или дизельное топливо. Газодизельные горелки elco VGL06
выпускаются в двух вариантах исполнения VGL06.1600 Duo plus и VGL06.2100 Duo
plus и отличаются друг от друга размером газовой рампой, длинной головы
сгорания, рабочим давлением газа и
соответственно диапазоном мощности. Плавно-двухступенчатый тип регулирования, с
пневматическим регулированием мощности на природном газе и трехступенчатым
типом регулирования на дизельном топливе позволяет применять горелочные комбинированные
устройства Elco VGL06 практически на любых объектах, на которых необходимо
обеспечить бесперебойную подачу тепла. Корпус моноблочной горелки Элко VGL06 выполнен
из прочного алюминиевого литья. Защитный съемный кожух горелки VGL06 изготовлен из жароустойчивого,
высокопрочного и шум подавляющего пластика, что позволяет снизить уровень шума
ниже предельных значений при работе горелочного устройства. Комплектующие
детали комбинированных газ-дизельных горелок Elco VGL06 поставляются известными
европейскими производителями, занимающими лидирующие позиции в данном сегменте
рынка, что гарантирует надежность устройства.
|
Модель горелки | Мощность | Регулирование | Газ (мбар) | Рампа
| Описание | VGL06.1600 DP
| 300 - 1600 кВт
| плавно - 2-ступенчатое | 20 - 40
| s80-DN80
| Подробнее...
|
| 300 - 1600 кВт | плавно - 2-ступенчатое | 40 - 50
| s65-DN65 |
|
| 300 - 1600 кВт | плавно - 2-ступенчатое | 50 - 60
| s2"-Rp2"
|
|
| 300 - 1600 кВт | плавно - 2-ступенчатое | 60 - 100 | d1"1/2-Rp2"
|
|
| 300 - 1600 кВт | плавно - 2-ступенчатое | 100 - 300 | d1"1/4-Rp2"
|
|
|
|
|
|
|
| VGL06.2100 DP | 480 - 2050 кВт | плавно - 2-ступенчатое | 20 - 40 | s80-DN80 | Подробнее... |
| 480 - 2050 кВт | плавно - 2-ступенчатое | 40 - 50 | s65-DN65 |
|
| 480 - 2050 кВт | плавно - 2-ступенчатое | 50 - 70
| s2"-Rp2"
|
|
| 480 - 2050 кВт | плавно - 2-ступенчатое | 70 - 100 | d1"1/2-Rp2"
|
|
| 480 - 2050 кВт | плавно - 2-ступенчатое | 100 - 300 | d1"1/4-Rp2"
|
|
|
|
|
|
|
|
Внимание! В таблице, в обозначении газовой рампы указывается: диаметр клапана - диаметр газовой рампы. Давление газа указано из расчета
сопротивления в камере сгорания равного "0". В зависимости от выбранного типа
котла или технологической установки на объекте значение давления
подключения газа может отличаться. Штекерные разъемы для подключения горелки не входят в стандартную комплектацию горелки и поставляются дополнительно (опция).
Общее описание горелки Elco серии VGL06
Горелки VGL06.1600
DP, VGL06.2100 DP являются моноблочными комбинированными газодизельными
устройствами с плавно-двухступенчатым с пневматическим регулированием мощности
на природном газе и трехступенчатым регулированием мощности на дизельном
топливе, работающими в полностью автоматическом режиме. Конструкция пламенной
головы горелки обеспечивает качественного сжигание топлива с низким выделением
окислов азота в исходящих дымовых газах. Горелки поставляются с газовой
магистралью, собранной и протестированной в заводских условиях на герметичность
и электробезопасность. Горелки ElcoVGL06 имеют сертификация по классу 3, в
соответствии со стандартом EN 676 и EN 267, а также другим Европейским
директивам, подтверждающие самые низкие значения по выделению загрязняющих
веществ в атмосферу и удовлетворяет государственным нормативным актам в области
охраны окружающей среды: AT: KFA 1995, FAV 1997; CH: LRV 2005; DE: 1.BImSChV.
В зависимости от технических параметров топочной камеры, рабочей нагрузки котла и системы сгорания (трехконтурный котел, котел с замкнутой топочной камерой) значения выделения загрязняющих веществ могут быть различными. Для получения гарантированных значений следует соблюдать надлежащие условия по измерительным приборам, по полям допуска и по влажности. Комплектация горелки и состав оборудования в поставке Для сохранности груза в процессе хранения и транспортировки, комбинированные газодизельные горелки elco VGL05 упакованы в три картонные коробки. В упаковках находятся следующие элементы:
- корпус горелки
- элементы крепления к котлу
- пакет с технической документацией
- голова сгорания
- компактная газовая рампа с газовым фильтром

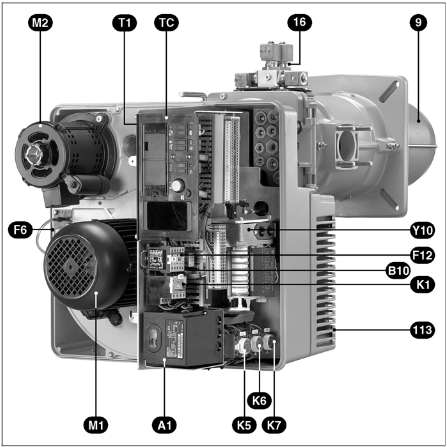

| A1 | Блок управления и безопасности
| B10 | Точка измерения (скрыта)
| F6 | Воздушный регулятор
| F12 | Реле защиты двигателя
| K1 | Выключатель двигателя вентилятора
| M1 | Двигатель вентилятора
| M2
| Двигатель топливного насоса
| SA1 | Индикация на блоке управления и безопасности
| TC | Пульт управления
| T1 | Трансформатор розжига (скрыт)
| Y10 | Сервопривод воздушной заслонки
| 9 | Сопло горелки
| 15
| Кожух
| 16
| Блок клапанов
| 103
| Воздушная камера |
|
Компоненты |
Размеры упаковки (мм) |
Вес брутто (кг) |
Ширина |
Длина |
Высота |
Корпус горелки |
VGL 06.1600 DP |
600 |
800 |
850 |
85 |
VGL 06.2100 DP |
600 |
800 |
850 |
85 |
Пламенная
голова |
KN |
420 |
800 |
380 |
28 |
KL |
420 |
1000 |
380 |
31 |
KM |
420 |
1000 |
380 |
30 |
Газовая рампа |
s80-DN80 |
600 |
790 |
500 |
39 |
s65-DN65 |
600 |
790 |
500 |
31 |
s2"-Rp2" |
600 |
790 |
500 |
20 |
d1"1/2-Rp2" |
550 |
670 |
380 |
14 |
d1"1/4-Rp2" |
550 |
670 |
380 |
14 |
