Дизельные горелки Elco серии VL1
Дизельные горелки Elco VL1 разработаны для сжигания бытового легкого дизельного топлива. По своей конструктивной особенности и функционированию, дизельные горелки elco VL1, соответствуют стандарту EN 267. Горелки применяются на отопительных, водяных, паровых котлах как в промышленных, так и частных проектах, сушильных установках, калориферах и других вентиляционно-климатических теплоустановках. Горелки Elco не предназначены для установки в помещениях с агрессивной средой, в запыленных и в помещениях с высокой влажностью. Жидкотопливные горелки Элко VL1 полностью автоматизированы и могут работать длительное время без присутствия оператора, возникающие в процессе работы неисправности отслеживает блок безопасности.
|
Внимание! Штекерные разъемы для подключения горелки не входят в стандартную комплектацию горелки и поставляются дополнительно (опция).
Общее описание дизельных горелок Elco VL1 Жидкотопливные дизельные горелки elco VL 1.40 P, VL 1.55 P, VL 1.42, VL 1.55, VL 1.95 являются моноблочными (наддувными, вентиляторными) горелками с одноступенчатым типом регулирования топочной мощности. Работающие на легком жидком топливе (дизельное топливо, солярка). Огневая голова имеет регулируемую длину, а так же сдвижной фланец имеющий продолговатые отверстия для крепления горелки к котлу, что позволяет устанавливать его на отверстия диаметром от 150 до 180 мм. Дизельные горелки VL1.40P, VL1.55P поставляются с системой предварительного подогрева топлива. Все электрооборудование смонтировано в кубический корпус жидкотопливных горелок Элко VL1 - это позволило добиться максимальной компактности и удобства доступа.
Комплектация горелки и состав оборудования в поставке Горелочные устройства Elco VL1 поставляются в одной упаковке, вес доходит (в зависимости от модели) до 12 кг., содержащей:
- топливные шланги и форсунки
- элементы крепления к котлу (фланец с теплоизолирующей прокладкой)
- инструкции по эксплуатации
- электрические схемы
- список компонентов и запасных частей.
Дополнительно с горелкой можно приобрести: фланец для крепления на дверь котла, комплект для подключения внешнего воздухозаборника.

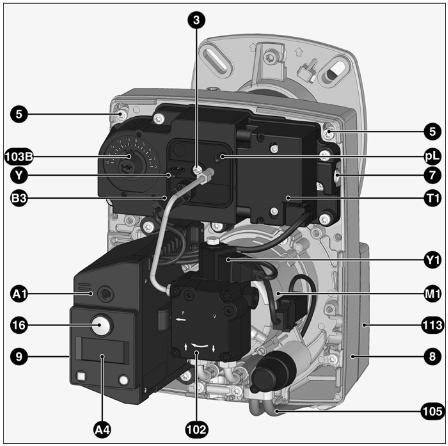

| A1 | Блок управления и безопасности
| A4 | Дисплей | B3 | Детектор пламени
| M1 | Электродвигатель вентилятора и насос
| pL | Датчик давления воздуха
| T1 | Устройство розжига
| Y | Регулировочная шкала
| Y1 | Электромагнитный клапан
| 3 | Регулятор подачи воздуха в голове горелки
| 5 | Винт крепления панели
| 7 | Крепежное устройство
| 8
| Корпус
| 9
| 7-полюсной соединительный разъем (скрыт)
| 14
| Кожух горелки
| 15
| Фланец с теплоизолирующей прокладкой
| 16
| Кнопка разблокировки
| 102
| Топливный насос
| 103B
| Регулировка подачи воздуха
| 105
| Топливные шланги
| 113 | Короб воздухозабора
|
|
Модель
| Размеры упаковки (мм)
| Вес брутто (кг)
| X
| Y
| Z
| VL1.40 P
| 300
| 260
| 650
| 11
| VL1.42
| 300
| 260
| 650
| 11
| VL1.55
| 300
| 260
| 650
| 11
| VL1.55 P
| 300
| 260
| 650
| 11
| VL1.95
| 300
| 260
| 650
| 12
|
