Дизельные горелки Elco серии VL6
| Дизельные горелки Elco VL6 разработаны
для сжигания бытового легкого дизельного топлива. По своей
конструкции и функционированию, жидкотопливные горелки elco
VL6, соответствуют стандарту EN 267. Горелки применяются на
отопительных, водяных, паровых котлах как в промышленных, так и частных объектах, сушильных камерах, калориферах и других
вентиляционно-климатических теплоустановках. Горелки Elco VL6 не
предназначены для установки в помещениях с агрессивной средой, в
запыленных и в помещениях с высокой влажностью. Жидкотопливные горелки
Элко VL6 полностью автоматизированы и могут работать длительное время
без присутствия оператора, возникающие в процессе работы неисправности
отслеживает блок управления и безопасности. |
Внимание! Штекерные разъемы для подключения горелки не входят в стандартную комплектацию горелки и поставляются дополнительно (опция).
Общее описание дизельных горелок Elco VL6
Жидкотопливные
дизельные горелки elco VL 6.1600 DP, VL 6.2100 DP
являются моноблочными (наддувными, вентиляторными) горелками
с плавно-ступенчатым типом регулирования топочной мощности. Работающие на
легком жидком топливе (дизельное топливо, солярка). Огневая
голова имеет регулируемую длину, а так же сдвижной фланец имеющий
продолговатые отверстия диаметром М10, для крепления горелки к котлу, что позволяет
устанавливать его на отверстия расположенные в диаметре от 300 до 400 мм. Все электрооборудование смонтировано в кубический
корпус жидкотопливных горелок Элко VL6 - это позволило добиться
максимальной компактности и удобства доступа.
Комплектация горелки и состав оборудования в поставке Горелочные
устройства Elco VL6 поставляются в двух упаковках на поддоне, содержащие:
- корпус
горелки с руководством по эксплуатации, электросхема
- гидравлические соединения: два шланга длинной 1,5 м с установленными переходниками; один шланг длинной 1,3 м.
- голова сгорания горелки с уплотнительной прокладкой фланца и крепежом, двумя осями шарнира и блоком электромагнитных клапанов.
Дополнительно
с горелкой можно приобрести: фланец для крепления на дверь котла,
комплект для подключения внешнего воздухозаборника.

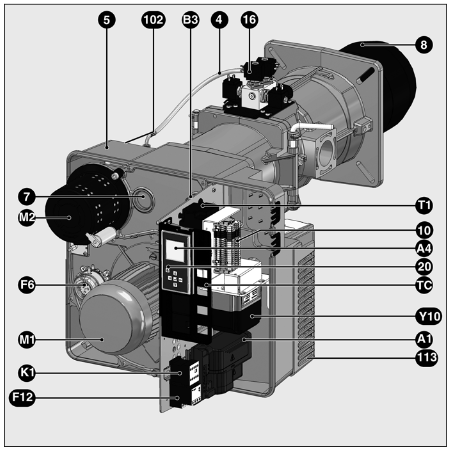

| A1 | Блок управления и безопасности
| A4
| Дисплей
| B3
| Детектор пламени (скрыт)
| F6
| Реле давления воздуха
| F12
| Тепловое реле
| K1
| Реле питания электродвигателя
| M1
| Электродвигатель вентилятора
| M2
| Электродвигатель насоса
| T1
| Устройство разжига
| TC
| Пульт управления
| Y10
| Сервопривод воздушной заслонки
| 4
| Шланг насос/блок клапанов
| 5
| Корпус
| 7
| Глазок
| 8 | Сопло горелки
| 10 | Электроподключение (контактная плата)
| 16
| Блок клапанов
| 18 | Кожух | 19 | Винт крепления кожуха
| 20 | Кнопка разблокировки | 102 | Топливный насос (скрыт)
| 113 | Короб воздухозабора
|
|
