VPS 504 S04
| VPS 504 S04

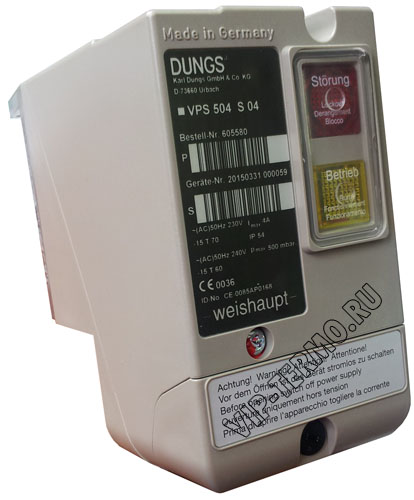

| Блок контроля герметичности DUNGS VPS 504 S 04 |
| Цена, евро | по запросу
| по курсу ЦБ РФ |
| Наличие на складе: в наличии
| 8 (495) 220-71-89 | Звоните и уточните СКИДКУ
|
| Основные характеристики | Артикул
| 219881 | Входное давление
| 500 мбар
| Класс защиты
| IP54
| Подключение
| АС 230В
|
Блок
проверки контроля герметичности DUNGS VPS 504 серии 04 без присоединительного
штекера, винтовыми зажимами подключения используется для проверки контроля герметичности многофункциональных электромагнитных
клапанов DMV и универсальных газовых клапанов других производителей. С помощью адаптера, блок
контроля Дунгс VPS504 S 04 может применяться для контроля герметичности
электромагнитных газовых клапанов производства DUNGS с большими
присоединительными размерами DN 80, имеющих или не имеющих обводного
трубопровода. Для газомоторов предусматривается устройство проверки контроля
герметичности Dungs VPS-504 S04, рассчитано для газов семейства 1, 2, 3 и
дpугих нейтpальных газообpазных сpед. Для предотвращения загрязнений внутри блока проверки контроля герметичности Dungs VPS504s04 следует использовать газовые фильтры. Контрольная система Дунгс VPS 504
S 04 для автоматических запорных клапанов, согласно EN 161, класс А и В,
может применяться также для всех клапанов, у которых герметичность в
направлении встречного потока конструктивно исключает негерметичность в
направлении потока. При давлениях на входе < 50 мбар в результате
принципа действия блока контроля герметичности DUNGS VPS 504 S04
возникают предельные давления, которые значительно ниже 50 л/час
воздуха, таким образом применению низких давлений на входе придается
особое значение.
Технические характеристики блока контроля Dungs VPS 504 S04
Рабочее давление
| макс. 500 мбар (50 кПа)
| Контролируемый объем
| от ≤ 0,1 л до ≤ 4,0 л
| Номинальное напряжение
| АС 230 V -15%, 240 V +6%, 50-60 Hz
| Потребляемая мощность
| во время нагнетания прибл. 60 ВА во время работы 17 ВА
| Максимальное кол-во контрольных циклов
| 20/ч - После более 3 выполненных один за дpугим циклов пpовеpки необходимо подождать не менее 2-х минут
| Порог чувствительности
| макс. 50 л/час
| Время размыкания
| ок. 10 - 26 сек., зависит от контролируемого объема и входного давления
| Температура окружающей среды
| от -15 °C до + 70 °C
| Время включения управления
| 100 % ED (отн. прод. вкл.)
| Положение при монтаже
| вертикально, горизонтально, но не пеpевеpнутое
|

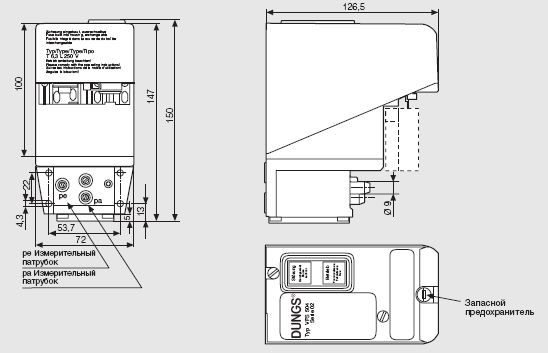

Габаритные размеры блока контроля герметичности DUNGS VPS 504 S04 Устройство блока контроля герметичности Dungs VPS 504 S02
1.
| Герметизированный магнитоуправляемый контакт
| 11.
| Сигнальная лампочка | 2.
| Постоянный магнит
| 12.
| Измерительный ниппель
| 3.
| Мембрана реле давления
| 13.
| Дроссель, регулирующий расход
| 4.
| Зажимная пружина
| 14.
| Насосная мембрана
| 5.
| Фильтр
| 15.
| Насосная опора
| 6.
| Анкер электромагнитного клапана
| 16.
| Плата с монтажом
| 7.
| Катушка электромагнитного клапана
| 17.
| Штекерный разъем
| 8.
| Нагнетательный насос
| 18.
| Предохранитель
| 9.
| Деблокирующий контакт
| 19.
| Запасной предохранитель
| 10.
| Сигнальная лампочка
|
|
|
Выбрать другие блоки герметичности DUNGS
