Газовые клапаны и приводы Siemens
 |
Газовые клапаны и приводы Siemens |
Газовые клапаны Siemens VGD VGG VGF VGH VRD и исполнительные механизмы SKP применяются при организации процесса горения на теплогенераторах и технологических линиях. Газовые клапаны и приводы Сименс представляет собой модульную конструкцию из двух отдельных элементов, что позволяет комбинировать седло газового клапана разного диаметра с различными приводами в зависимости от поставленных задач.
|
Газовые клапаны Siemens VGD20 - сдвоенного седельного типа, имеет внутреннее резьбовое соединение 1 1/2"...2", предназначены для давления на выходе 600 мбар. Двойные газовые клапаны Сименс VGD20 относятся к классу "А" и предназначены для установки в газовых агрегатах. Двойные газовые клапаны Simens VGD20 предназначены для использования с двумя исполнительными механизмами (приводы газового клапана) SKP... Двойные газовые клапаны Сиеменс VGD20 применяются на газовых теплогенераторах,в газовых агрегатах в сочетании с газовыми горелками с принудительным наддувом.
|
|
Газовые клапаны Siemens VGD40 - сдвоенного седельного типа, имеют фланцевое соединение диаметром DN40...150, с двойным седлом для увеличения проходного сечения, предназначены для давления на выходе 700-1000 мбар. Двойные газовые клапаны Сименс VGD-40 и VGD-41 относятся к классу "A" и предназначены для с газами класса I...III. Газовые клапаны Simens VGD 40 применяют в качестве запорных клапанов (вместе с приводами SKP1...), а также в качестве регулирующих клапанов с функцией отсечки газа (в сочетании с исполнительными приводами SKP2 SKP5 или SKP7). |
|
Газовые клапаны Siemens VGG10 - Седлового типа, имеют внутреннее резьбовое (муфтовое) соединение 1/2"...3", предназначены для давления на выходе1200 мбар. Газовые клапаны Сименс VGG-10 применяются для работы с газами класса I...III. Газовые клапаны Simens VGG 10 могут применяться как запорные клапаны (в сочетании с приводами Siemens SKP1...), а также как регулирующие клапаны с функцией отсечки газа (совместно с приводами Сименс SKP2... SKP5... SKP7...).
|
|
Фланцевые газовые клапаны Siemens VGF10 - седельного типа, изготовлены из чугуна, имеют фланцевое соединение различного диаметра DN40...80, предназначены для допустимого рабочего давления на выходе до 600 мбар. Газовые клапаны Сименс VGF10 выпускаются трех модификаций: с профилем без ограничения хода штока, с профилем с ограничением хода штока, без профиля без ограничения хода штока. Газовые клапаны Siemens VGF10 имеют от двух до четырех контрольных точек соединений.
|
|
Газовые клапаны Siemens VGH10 - шарнирного типа для большого потока с заслонкой поворотного действия, имеет фланцевое соединение большого диаметром DN80...125, предназначены для давления на выходе до 300 мбар. Газовый клапан Сименс VGH 10 имеют высокое усилие закрывания. Газовые клапаны Simens VGH-10 изготовлены из качественного чугуна, модели не имеют ограничения хода штока, возможно оборудовать эти газовые клапаны специальными фильтрами Siemens серии AGA со стопорным пружинным кольцом и ячейками размером 1 мм.
|
| Двойные газовые БИО-клапаны Siemens VRD40 нормально закрытые. Имеют различное присоединение резьбовое и фланцевое. Используются с исполнительными механизмами SKP. Серия модульных БИО-газовых двойных клапанов совместно с электрогидравлическими приводами SKP выполняют роль предохранительных (отсекающих) клапанов, стабилизатора давления газа и / или регулирования соотношения газовоздушной смеси для коммерческих или промышленных газовых горелок.
|
| Привод Siemens SKP15 для газовых клапанов - Сименс представляет из себя исполнительный механизм и в сочетании с газовым клапаном выполняют роль отсечного предохранительного клапана. Привод SKP 15 для газовых клапанов имеет одноступенчатое открытие и закрытие, без концевого выключателя.В зависимости от модели приводы Сименс SKP-15 могут иметь рабочее сетевое напряжение AC 100...110 В и AC 220...240 B. Вес исполнительного механизма Siemens SKP15 приблизительно 1,1 кг.
|
| Привод Siemens SKP25 для газового клапана работает как регулятор постоянного давления с установочной пружиной. Сферой применения исполнительного механизма Сименс SKP 25 является главным образам газовые горелки с принудительным поддувом, а именно: с механическим регулированием смешивания топиво и воздуха; с электронным регулированием смешивания топливной смеси. Привод Siemens SKP-25 применяют для управления перепускным клапаном через пневматический контроллер, открывая при этом газовый клапан. |
| Привод газового клапана Siemens SKP55 - выполняет регулирование дифференциального давления, установки с отрицательным давлением на газовой или воздушной стороне, или комбинированными системами рекуперации. Изменение нагрузки, условия давления в горелке и камере сгорания не изменяются линейно. Привод газового клапана Сименс SKP55 работает как регулятор перепада давления. |

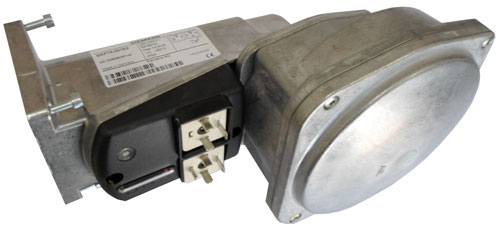

| Приводы газового клапана Siemens SKP75 - работает как регулятор соотношения давлений. Он контролирует давление газа в зависимости от давления воздуха для горения. Тем самым гарантируя, что соотношение газ / воздух будет оставаться постоянным по всему диапазону нагрузки. Его сферой применения являются в основном модулирующие газовые горелки с принудительным дутьем.
|
Газовые клапаны и приводы Simens по
сравнению с традиционными газовыми клапанами отличает более компактная
конструкция и легкий вес.
ВНИМАНИЕ!

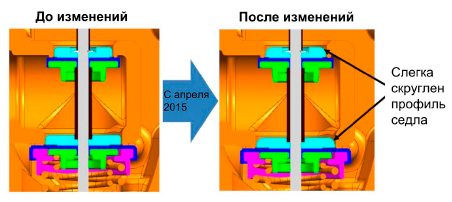

С апреля месяца 2015 года в двойных газовых клапанах Siemens VGD40.125, VGD40.125L, VRD40.125, VGD40.150, VGD40.150L, VRD40.150 - произошло изменение в конструкции газового клапана, а именно был изменен профиль седла газовых клапанов. Профиль седла клапана был слегка скруглен (смотрите рисунок снизу), что в результате дает более плавную и быструю подачу газа при открытии клапана. Изменения произошли на газовых клапанах диаметром DN125 и DN150 - расход газа на этих газовых клапанах остался прежним.
Газовые клапаны Siemens VGD, VGG, VGF, VGH, SKP цена, газовые клапаны Сименс VGD, VGG, VGF, VGH купить
По вопросам приобретения данного оборудования обращайтесь по телефону в Москве 8(495)220-71-89
Мы ответим на все ваши вопросы по телефону или по электронной почте: viptermo@mail.ru
Мы работаем каждый день с 9 до 18 часов, кроме субботы и воскресенья.
